华擎ConRoe945G主板电路解析与维修指南

华擎ConRoe945G主板电路解析与维修指南

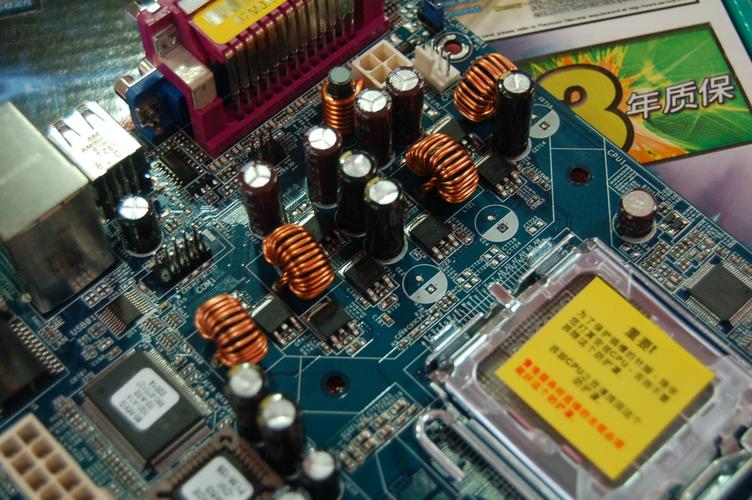

华擎ConRoe945G是一款基于Intel 945G芯片组的经典主板,支持LGA775接口的Core 2 Duo(Conroe核心)处理器。它采用Micro-ATX板型,集成GMA 950显卡、百兆网卡和6声道音频,是当年入门级办公与家用装机的主流选择。本文从电路角度出发,解析其关键电路组成、供电架构及常见故障排查方法。\n\n一、总体电路框架\n主板电路可分为三大部分:供电电路、信号电路和接口电路。供电电路负责将ATX电源的+12V、+5V、+3.3V、+5VSB转换为CPU核心电压、内存电压、芯片组电压及各接口所需电压。信号电路以945G北桥和ICH7南桥为核心,连接CPU、内存、PCIe、PCI、SATA、USB等。接口电路则包含后置I/O面板和板载插针。\n\n二、CPU供电电路\nConRoe945G采用三相供电设计,核心控制器常见为ISL6566或RT8802A。电路流程如下:\n1. ATX +12V经电感、电容滤波后输入PWM控制器。\n2. PWM控制器驱动三相下桥MOSFET,配合驱动IC(如ISL6619)交替导通。\n3. 每相由上下MOSFET、输出电感、滤波电容组成,将12V降压至0.8~1.5V的VCore。\n4. 反馈电路通过VID组合(CPU引脚)和输出采样电阻,调节PWM占空比稳定电压。\n5. 保护功能包括过压、欠压、过流和过热关断。\n\n常见故障:CPU不工作且VCore为0V,多因PWM控制器供电缺失(+5V或+12V)、EN信号未拉高、MOSFET击穿或VID上拉电阻开路。检修时先测VCore对地阻值,再测PWM芯片VCC和EN引脚电压,最后用示波器观察GATE驱动波形。\n\n三、内存供电电路\nDDR2内存需要1.8V主供电和0.9V参考电压(VTT)。主供电由单相PWM(如APW7120)从+5V或+3.3V降压产生,VTT由分压电阻或专用稳压器(如RT9173)提供。常见故障为1.8V缺失或偏差过大,导致内存不过或报警。检修重点包括:PWM芯片供电、反馈分压电阻、滤波电容鼓包。\n\n四、芯片组供电\n945G北桥需要1.5V核心电压、1.05V总线电压和1.8V或1.5V的I/O电压;ICH7南桥需要1.05V核心电压和1.5V待机电压。这些电压多由线性稳压器(如1117系列)或开关电源从+3.3V、+5V、+5VSB变换而来。若北桥电压缺失,会导致无显示;南桥待机电压缺失则导致不触发。检修时按电压值依次测量,重点检查稳压器输出端滤波电容和负载短路。\n\n五、时钟与复位电路\n时钟电路由ICS系列时钟发生器(如ICS954201)提供,外接14.318MHz晶振,生成CPU、PCIe、PCI、SATA等时钟。复位电路包含南桥复位和北桥复位,受电源PG信号控制。无时钟或复位会导致全板不工作。常见故障点为14.318MHz晶振损坏、时钟芯片供电缺失、复位三极管击穿。\n\n六、BIOS与IO电路\nBIOS为4Mb或8Mb闪存,存放于南桥SPI总线。WindowsSL系列IO芯片(如W83627)管理键盘、鼠标、串口、并口、风扇控制和硬件监控。BIOS损坏或IO芯片故障会导致不跑码、不认键盘。除此之外,IO还会发出电源开机信号(PSON#)和复位信号(PLTRST#)。\n\n对于开机电路,其信号流程是:+5VSB提供待机电压给IO和南桥;按下电源开关,IO拉低PSON#;ATX电源输出各路电压,PG信号经IO送往南桥,南桥发出CPURST#完成上电。典型的故障表现为:按开关无反应则查IO待机供电和PSON#信号;自动开机则查开关针和IO引脚是否不良。\n\n七、接口电路\n1. PCIe x16插槽:由北桥提供时钟和数据线,耦合电容对地阻值应相似。\n2. PCI插槽:由南桥驱动,AD线对地阻值一致。\n3. SATA接口:南桥直连,耦合电容在主板正面或背面,损坏导致不认硬盘。\n4. USB接口:南桥直连,数据线对地阻值约500-600Ω,ESD二极管击穿会造成短路。\n5. VGA接口:由北桥内部GMA 950驱动,经滤波电感和电阻输出。\n\n八、典型故障排查流程\n1. 不通电:查+5VSB、PSON#、IO待机供电、南桥待机电压。\n2. 不跑码:查VCore、时钟、复位、BIOS、IO。\n3. 无显示但跑码:看Code码,若到显卡代码则查北桥VGA、内存或显卡金手指,若到内存代码56则对于AMIBIOS此为内存故障,按内存故障的典型案例检查。\n4. 死机或不定期重启:查CPU供电纹波、内存供电纹波、北桥散热、滤波电容鼓包。\n\n附图建议(维修者可参照实物):主板电源管理芯片位置图、CPU供电 PWM电路图、IO开尔文式精密电阻开机电路图、时钟与复位等效电路图。理解这些电路能快速定位故障,节省维修时间。\n\n本文为业余水平(by-level)即初级维修参考,涉及热地电路请在断电、使用隔离变压器并做好防静电措施的条件下进行。以上图的比例与实物依同版的conpow design为主,实测建议对照rev 或芯片图纸进一步细化。部分内容有推测性陈述:例如CR与DO电阻是否损坏多因老化绝缘沟道,根据一般性回路和触发路径将电熔打坏的可维护边拆下判断。严谨性以Rev1.0手册指标(如1k出阻算法设计参数通过公式Q列于次级侧处理采样切换判断高低)
