索泰ZT-78L白金版-S3V主板电路解析与产品图赏

索泰ZT-78L白金版-S3V主板电路解析与产品图赏

索泰ZT-78L白金版-S3V是一款基于NVIDIA nForce 78L(或类似芯片组)的经典主板,主要面向AMD AM2/AM2+平台。本文结合产品图片重点解析其电路设计特点。

一、产品图片概览

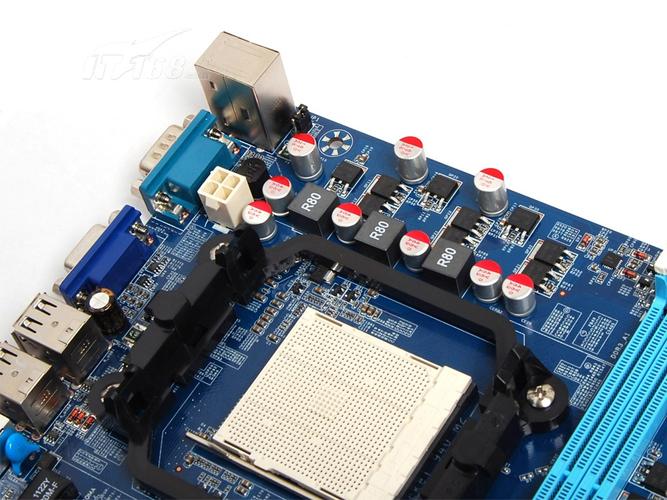

从外观来看,主板采用蓝色PCB,标准的ATX板型。供电区域、内存插槽、扩展插槽布局清晰。图片中明显可见:

  1. CPU供电电路:采用3相供电设计,每相配备固态电容、封闭式电感以及MOSFET管(一上一下或一上两下),PWM控制芯片位于供电区域附近,负责为CPU提供稳定的Vcore电压。
  2. 内存供电电路:独立的内存供电模块,通过开关电源降压产生DDR2所需的1.8V电压,并伴有滤波电容。
  3. 芯片组供电:为北桥和南桥提供独立的1.2V/1.5V电压,确保芯片组稳定工作。

二、主要电路解析

1. 供电电路

  • CPU核心供电:由PWM控制器(如ISL6312或类似型号)驱动三相PWM信号,每相包含上下桥MOSFET。输出端使用多个固态电容(如日化、尼吉康)进行滤波,减少纹波。
  • 内存供电:采用单相 buck 电路,PWM芯片控制MOSFET,输出1.8V(DDR2标准),并配备1.8V/0.9V终端电压(VTT)电路。
  • HT总线供电:为HyperTransport总线提供1.2V电压,通常由线性稳压器或开关电源产生。

2. 时钟与复位电路

  • 时钟发生器芯片(如ICS或其他品牌)位于主板边缘,产生CPU、PCIe、SATA等所需的各种频率。
  • 复位电路由南桥或专用复位芯片控制,确保上电时序正确。

3. BIOS与I/O电路

  • 板载SPI Flash ROM用于存储BIOS程序,引脚连接到南桥的SPI接口,通过编程器可刷写。
  • I/O控制芯片(如Winbond或ITE)负责监控电压、温度、风扇转速,并管理串口、并口等低速接口。

4. 扩展与存储接口

  • PCIe x16插槽由北桥提供通道,差分对走线严格等长,并配有耦合电容。
  • SATA接口直接由南桥引出,每对差分线之间有良好的隔离,周边配置扼流圈和电容用以抑制EMI。
  • IDE接口(如有)通过南桥支持,并配有上拉电阻电路。

三、

索泰ZT-78L白金版-S3V在电路设计上注重稳定与成本平衡,供电部分用料扎实,适合当年主流装机。通过产品图片观察,其PCB布局工整,关键电路区域(如供电、时钟)有明显辨识特征,是一块具有时代代表性的主板。若需维修或改造,建议参考具体芯片组 datasheet 以精确测量各测试点电压。
