电路板（PCB）是现代电子设备的物理基石，其背景知识涉及材料科学、化学、物理与电子工程等多个领域。理解电路板背景，不仅有助于电子设计，也对制造、维修和采购至关重要。本文将从基本概念、基材演进、制造工艺、布局设计及未来趋势等方面，系统介绍电路板背景知识。

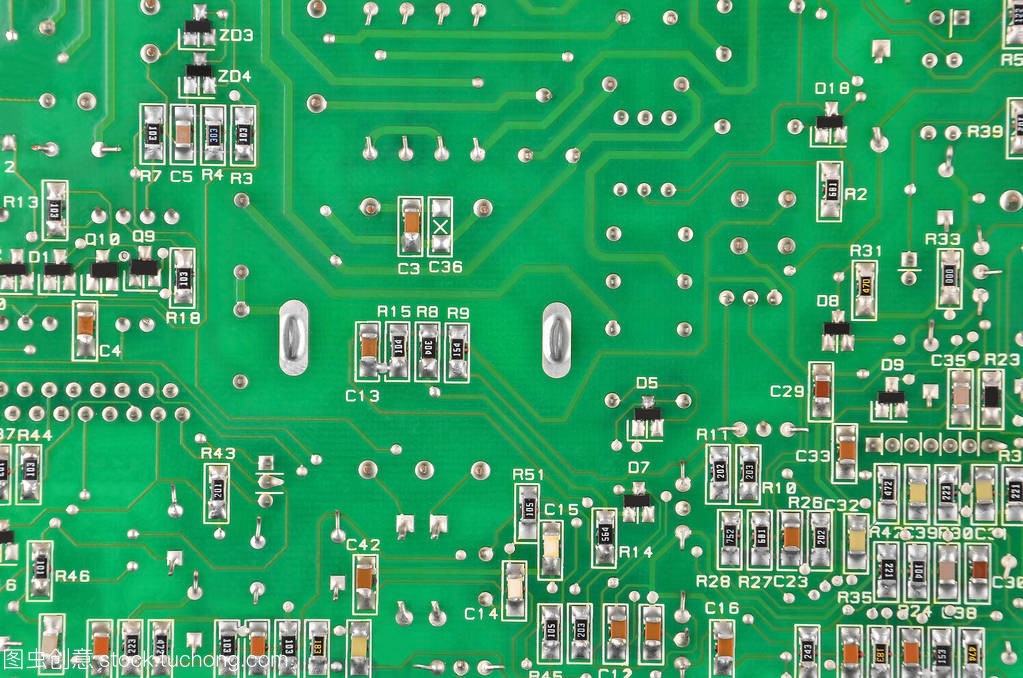

一、什么是电路板？
电路板，全称印制电路板（Printed Circuit Board, PCB），是一种用于支撑并连接电子元器件的基板。它通过绝缘基材上的导电线路（通常为铜箔）实现元器件之间的电气连接。与传统手工布线相比，PCB具有一致性高、体积小、可靠性强、适合自动化生产等优势。
二、电路板的基材背景
1. 早期基材
早期电路板使用酚醛树脂纸基板（如XXX-PCB），成本低但耐热性和电气性能较差，多用于低端消费电子。
2. 环氧玻璃布基材
20世纪中期，环氧树脂与玻璃纤维布复合的基材（如FR-4）成为主流。FR-4具有优良的机械强度、耐热性、电气绝缘性和阻燃性，至今仍是使用最广泛的PCB基材。
3. 高频与特殊基材
随着高频通信和高速数字电路的发展，对基材的介电常数（Dk）和损耗因子（Df）提出更高要求。罗杰斯（Rogers）、泰康尼克（Taconic）等高频材料应运而生，此外还有聚酰亚胺（PI）用于柔性电路板，金属基板（如铝基板）用于大功率LED散热等。
三、电路板的制造工艺流程
PCB制造是一个复杂的多步骤过程，主要分为以下环节：
- 设计与输出：使用EDA软件（如Altium Designer、KiCad）完成原理图和布局，输出Gerber文件。
- 内层图形转移：在覆铜板上贴干膜，曝光显影后蚀刻出内层线路。
- 层压：将内层板、半固化片和铜箔按顺序叠合，高温高压压合成多层板。
- 钻孔：用数控钻床钻出导通孔和安装孔。
- 孔金属化：通过化学沉铜和电镀铜，使孔壁导电，实现层间互连。
- 外层图形转移与蚀刻：类似内层，形成外层线路。
- 阻焊与丝印：涂覆阻焊油墨（通常为绿色），曝光显影露出焊盘；印刷字符标记。
- 表面处理：如喷锡（HASL）、沉金（ENIG）、OSP等，保护焊盘并提高可焊性。
- 成型与测试：铣外形、电测试（飞针或测试架）、最终检验。
四、电路板布局设计的背景考量
电路板背景不仅指材料，也包括设计理念的演变：
- 单面板与双面板：早期多为单面，布线受限；双面板通过金属化孔实现双面互连。
- 多层板：随着集成度提高，4层、6层乃至几十层板成为常态，需考虑层叠设计、阻抗控制、信号完整性。
- 高密度互连（HDI）：采用微孔、埋孔/盲孔技术，提高布线密度，适用于智能手机等小型化设备。
- 电磁兼容（EMC）：布局时需考虑地平面、电源平面、去耦电容、信号回流路径，以减少电磁干扰。
- 热管理：大功率器件需通过散热孔、铜皮、金属基板等方式导热。
五、电路板行业的背景趋势
- 绿色制造：无铅化、无卤素材料、废水处理等环保要求日益严格。
- 高密度与高速：5G、AI、数据中心推动更高层数、更低损耗材料的需求。
- 柔性可折叠：FPC和刚挠结合板在可穿戴设备中广泛应用。
- 智能制造：自动化、数字化和AI辅助设计正在改变PCB生产模式。
- 先进封装：载板（Substrate）技术向更细线路、更大尺寸发展，支撑芯片封装。
六、
电路板背景涵盖了从基础材料到前沿技术的完整知识体系。无论是电子工程师、采购人员还是爱好者，了解PCB的背景知识都有助于做出更优的设计与决策。随着电子技术不断演进，电路板作为“电子产品之母”，其背景也将持续丰富与深化。
